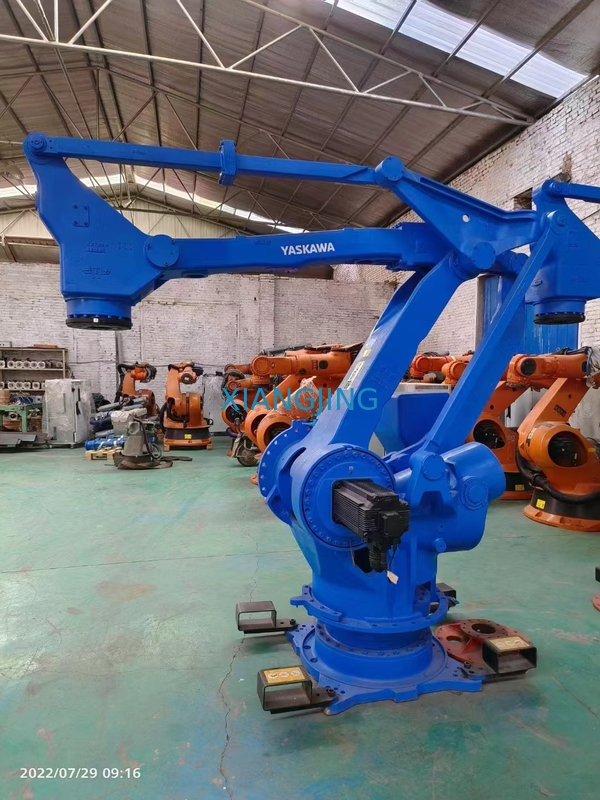

6 एक्सिस ने यास्कावा मोटोमन के लिए कावासाकी रोबोट पेंटिंग रोबोट आर्म का इस्तेमाल किया
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YASKAWA Motoman |
| प्रमाणन: | CE |
| मॉडल संख्या: | एमपीएक्स2600 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | <i>YASKAWA MPX2600 industrial robot arm standard packing, WG:485 KG</i> <b>YASKAWA MPX2600 औद्योगिक |
| आपूर्ति की क्षमता: | 10 पीस/पीस प्रति माह |
|
विस्तार जानकारी |
|||
| वारंटी सेवा के बाद: | ऑनलाइन समर्थन, स्पेयर पार्ट | लागू उद्योग: | होटल, गारमेंट की दुकानें, भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकाने |
|---|---|---|---|
| स्थानीय सेवा स्थान: | कोई भी नहीं | शोरूम स्थान: | कोई भी नहीं |
| गारंटी: | 1.5 साल, 1 साल | स्थिति: | नया |
| बिक्री के बाद सेवा प्रदान की गई: | फील्ड स्थापना, कमीशनिंग और प्रशिक्षण, फील्ड रखरखाव और मरम्मत सेवा, वीडियो तकनीकी सहायता, ऑनलाइन समर् | प्रोडक्ट का नाम: | MPX2600 6-एक्सिस हाई-स्पीड कॉम्पैक्ट पेंटिंग रोबोट आर्म |
| अक्षों की संख्या: | 6 | अधिकतम पेलोड: | 15 किलो |
| अधिकतम क्षैतिज पहुंच: | 2000 मिमी | अधिकतम लंबवत पहुंच: | 3643 मिमी |
| पोज रिपीटेबिलिटी (आईएसओ 9283): | ± 0.2 मिमी | नियंत्रक: | DX200-एफएम |
| बढ़ती स्थिति: | तल, दीवार, छत | पत्तन: | शंघाई |
| हाई लाइट: | MPX2600 प्रयुक्त कावासाकी रोबोट,यास्कावा मोटोमन पेंटिंग रोबोट भुजा,प्रयुक्त कावासाकी रोबोट 6 अक्ष |
||
उत्पाद विवरण
यास्कावा मोटोमन के लिए DX200-FM नियंत्रक के साथ MPX2600 6-एक्सिस हाई-स्पीड कॉम्पैक्ट पेंटिंग रोबोट आर्म
मुख्य निर्दिष्टीकरण:
आदर्श:MPX2600
अधिकतम क्षैतिज सीमा: 2000 मिमी
अधिकतम लंबवत सीमा: 3643 मिमी
अधिकतम पेलोड: 15 किग्रा
दोहराने योग्यता: ± 0.2 मिमी
कुल्हाड़ियों की संख्या: 6
वजन: 485 किलो
MPX2600 परिचय:
इसकी खोखली कलाई की डिज़ाइन का आंतरिक व्यास 70 मिमी है, जो इसे बढ़ते स्प्रे उपकरण एप्लिकेटर के लिए उपयुक्त बनाता है।
बेहतर प्रदर्शन प्रदान करता है और पेंटिंग और वितरण अनुप्रयोगों के लिए उत्कृष्ट दक्षता के साथ चिकनी, सुसंगत फिनिश बनाता है।
लेआउट लचीलेपन के लिए फर्श, दीवार या छत पर लगाया जा सकता है।
DX200-FM पेंट रोबोट नियंत्रक की विशेषताएं स्प्रे बंदूक, रंग परिवर्तक और गियर पंप सहित रोबोट और पेंटिंग उपकरणों के संचालन का समन्वय करती हैं।यह बंदूक नियंत्रण निर्देशों का भी समर्थन करता है और पेंट उपकरण नियंत्रकों और उत्पादन लाइन के कनेक्शन के लिए मानक नेटवर्क के साथ संगत है।
1. यास्कावा के अनुभव और विश्वसनीयता द्वारा समर्थित बड़े वैश्विक स्थापना आधार
2. बेहतर प्रदर्शन प्रदान करता है और पेंटिंग और वितरण अनुप्रयोगों के लिए उत्कृष्ट दक्षता के साथ चिकनी, सुसंगत फिनिश बनाता है।
3. कलाई पेलोड 15 किलो;विभिन्न प्रकार की स्प्रे बंदूकों और बड़ी घंटियों को माउंट करने के लिए उपयुक्त है।
4. सुव्यवस्थित, ऊपरी बांह नली रूटिंग को अनुकूलित करने के लिए बढ़ते बिंदुओं से सुसज्जित है।
5. मैनिपुलेटर डिजाइन वर्कपीस के प्रभावी उपयोग को सक्षम बनाता है, जिससे वर्कपीस के करीब इंस्टॉलेशन और फ्लोरस्पेस के कुशल उपयोग की अनुमति मिलती है।
6. फैक्ट्री म्युचुअल कक्षा I, डिव में उपयोग के लिए स्वीकृत।1 खतरनाक वातावरण
7. लेआउट लचीलेपन के लिए बहुमुखी डिजाइन फर्श, दीवार या छत पर लगाया जा सकता है।
8. बड़ा, 70 मिमी खोखला कलाई व्यास पेंट और वायु ट्यूब के हस्तक्षेप को रोकने में मदद करता है।
| MPX2600 विशिष्टता | ||
| संरचना | लंबवत संयुक्त-हाथ प्रकार | |
| नियंत्रित अक्ष | 6 | |
| पेलोड | 15 किलो | |
| लंबवत पहुंच रेंज | 3,643 मिमी | |
| क्षैतिज पहुंच सीमा | 2,000 मिमी | |
| repeatability | ± 0.2 मिमी | |
| अधिकतम मोशन रेंज |
एस-एक्सिस (टर्निंग / स्वीप) एल-एक्सिस (लोअर आर्म) यू-अक्ष (ऊपरी बांह) (निचली भुजा का सापेक्ष कोण) आर-अक्ष (कलाई रोल) बी-एक्सिस (मोड़ / पिच / यॉ) टी-अक्ष (कलाई/मोड़) |
±150º (दीवार ± 90º) +130º/-65º +150º/-65º
±720º ±720º ±720º |
| अधिकतम गति | 2.0 मी/से | |
| अनुमानित द्रव्यमान | 485 किग्रा | |
| ब्रेक | सभी अक्ष | |
| बिजली की खपत | 3 केवीए | |
| स्वीकार्य क्षण |
आर अक्ष ख अक्ष टैक्सी |
93.2एन · एम 58.8एन · एम 19.6एन · एम |
| इंटरटिया का स्वीकार्य क्षण |
आर अक्ष ख अक्ष टैक्सी |
3.75kg·m2 2.225 किग्रा · मी2 0.20 किग्रा · मी2 |
| बढ़ते | तल, दीवार, छत | |
1. पेंट अनुप्रयोगों के लिए एप्लिकेशन-विशिष्ट सॉफ़्टवेयर शामिल है।
2. पेंट हार्डवेयर कॉन्फ़िगरेशन का समर्थन करता है जिसमें शामिल हैं: ट्रिगर देरी, वायु अंशांकन और वाल्व समय कार्यक्रम।
3. स्प्रे स्टार्ट/स्टॉप और पेंटिंग कंडीशन फाइल्स जैसे पेंट कंट्रोल निर्देशों को समायोजित करता है।
4. मानक नेटवर्क का समर्थन करता है (जैसे ईथरनेट, ईथरनेट आईपी, सीसी-लिंक, और
6. DX200-FM कैटेगरी 3 परफॉर्मेंस लेवल d (PLd) फंक्शनल सेफ्टी यूनिट (FSU) के साथ उपलब्ध है, जो सेफ्टी-रेटेड स्पीड कंट्रोल, सेफ्टी-रेटेड सॉफ्ट एक्सिस और स्पेसलिमिटिंग और सेफ्टी-रेटेड मॉनिटरस्टॉप को सपोर्ट करता है।आस-पास के मैनुअल संचालन के साथ छोटे स्प्रे बूथों में सुरक्षित संचालन को सक्षम करने के अलावा, ये सुरक्षा कार्य हो सकते हैं
लागत बचाने और फ्लोरस्पेस आवश्यकताओं को कम करने के लिए उपयोग किया जाता है।
| NX200-FM नियंत्रक विशिष्टता: | ||
| संरचना | फ्री-स्टैंडिंग, संलग्न प्रकार | |
| आयाम | 600 (डब्ल्यू) एक्स 1069 (एच) एक्स 520 डी ट्रांसफार्मर के बिना | |
| अनुमानित द्रव्यमान | ट्रांसफार्मर के बिना 150 किग्रा | |
| शीतलन प्रणाली | अप्रत्यक्ष शीतलन | |
| परिवेश का तापमान |
ऑपरेशन के दौरान: 0ºC-40ºC ट्रांजिट और स्टोरेज के दौरान: 0ºC-40ºC |
|
| सापेक्षिक आर्द्रता | 90% अधिकतम।गैर संघनक | |
| प्राथमिक बिजली की आवश्यकताएं | वैकल्पिक बाहरी ट्रांसफॉर्मर 240/480/575 वीएसी को 50/60 हर्ट्ज पर अनुमति देता है | |
| ग्राउंडिंग |
ग्राउंडिंग प्रतिरोध: ≤100 ओम अलग जमीन चाहिए |
|
| डिजिटल I/O | विशिष्ट संकेत: 28 इनपुट और 7 आउटपुट सामान्य संकेत: 40 इनपुट और 40 आउटपुट (विशेष आवंटन: 24 इनपुटडिजिटल/0 और 4 आउटपुट; सामान्य आवंटन: 16 इनपुट और 16 आउटपुट) मैक्स।I/O (वैकल्पिक): 4,096 इनपुट और 4,096 आउटपुट |
|
| स्थिति प्रतिक्रिया | निरपेक्ष एनकोडर द्वारा | |
| ड्राइव इकाइयाँ | एसी सर्वो मोटर्स के लिए सर्वो पैक | |
| एक्सेल/डेसेल | सॉफ्टवेयर सर्वो नियंत्रण | |
| कार्यक्रम क्षमता |
नौकरी: 200,000 कदम;10,000 निर्देश समवर्ती I/O सीढ़ी: 20,000 कदम |
|
| फील्डबस विकल्प |
सीसी लिंक, डिवाइसनेट, ईथरनेट, ईथरनेटएलपी, ईथरकैट, प्रोफिनेट |
|
| ईथरनेट | 10 बेस टी/100 बेस TX | |
| ई-बंद करो | नियंत्रित स्टॉप | |
| सुरक्षा | डुअल-चैनल इमरजेंसी स्टॉप पुशबटन, 3-पोजिशन सक्षम स्विच, एएनएसआई / आरआईएआर 15.06-1999 और कनाडाई सुरक्षा मानकों को पूरा करता है | |
| लटकन मंद।(मिमी) | 169 (डब्ल्यू)x314.5 (एच)x 50 (डी) | |
| लटकन मास | 0.99 किग्रा | |
| लटकन प्लेबैक बटन | टीच, प्ले, रिमोट, सर्वो ऑन, स्टार्ट, होल्ड, इमरजेंसी स्टॉप, एडिट लॉक (कंट्रोलर पर प्ले मोड सक्षम) | |
YASKAWA MPX2600 चित्रकारी रोबोट अनुप्रयोग:
वितरण, पेंटिंग
हम प्लांट से कार्गो प्राप्त करने के 3 दिनों के भीतर परिवहन कंपनी को कार्गो डिलीवरी कर सकते हैं
कोई प्रश्न, कृपया मुझसे संपर्क करने में संकोच न करें।
