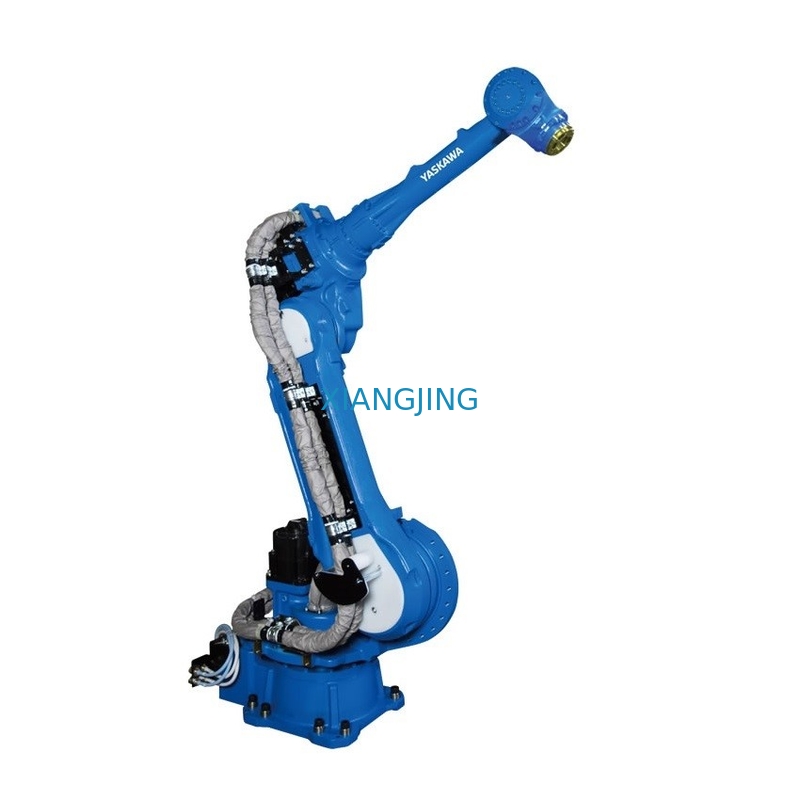

SP80 रोबोट के साथ प्रयुक्त रोबोट आर्म पेडेंट RD500 वेल्डर सिखाता है

Yaskawa Motoman SP80 स्पॉट वेल्डिंग रोबोट YRC1000 रोबोट नियंत्रक के साथ लचीला और तेज़ और रोबोट पेडेंट RD500 वेल्डर सिखाता है

मुख्य निर्दिष्टीकरण:

अधिकतम क्षैतिज पहुंच: 2236 मिमी

अधिकतम लंबवत पहुंच: 3751 मिमी
अधिकतम पेलोड: 80 किग्रा
कुल्हाड़ियों की संख्या: 6


बेहतर स्पॉट वेल्डिंग प्रदर्शन के लिए इंजीनियर, छह-अक्ष SP80 रोबोट एयर-कट समय को कम करने के लिए असाधारण त्वरित धुरी गति और त्वरण क्षमता प्रदान करता है।जबकि एक विस्तृत कलाई गति सीमा हस्तक्षेप को समाप्त करती है, एक पतली प्रोफ़ाइल डिज़ाइन तंग स्थानों तक पहुँचने और उच्च-घनत्व वाले कार्यकोशों के लिए रोबोट के निकट निकटता की सुविधा प्रदान करती है।एक एकीकृत स्पॉट हार्नेस रोबोट कलाई गति में सुधार करता है, और सर्वो गन और डीसी टाइमर तकनीक गुणवत्ता उत्पादन उत्पादन की सुविधा प्रदान करती है।स्पॉट मॉनिटरिंग, वेवफॉर्म ग्राफिंग, कंट्रोलर कनेक्टिविटी, और सिंगल पावर और कंट्रोल केबल SP80 को जटिल भागों के लिए वेल्डिंग प्रक्रिया को सरल बनाने के लिए आदर्श रोबोट बनाते हैं।

प्रमुख लाभ
1. सिंगल रोबोट-टू-कंट्रोलर केबल कनेक्शन तेजी से सेटअप सक्षम करता है
2. हाई-स्पीड रोबोट मोशन स्पॉट गन के लिए एयर-कटटाइम को कम करता है
3. लचीली कलाई गति सीमा जटिल भागों की प्रोग्रामिंग को सरल बनाती है।
4. कम प्रोफ़ाइल डिज़ाइन उच्च-घनत्व स्थापना को सक्षम बनाता है।

विशेष विवरण
1. स्पॉट हार्नेस के साथ 80 किलो पेलोड
2. स्पॉट हार्नेस के बिना 88 किग्रा पेलोड
3. 2,236 मिमी क्षैतिज पहुंच
4. 3,751 मिमी लंबवत पहुंच
5. 0.07 मिमी दोहराव

6. मंजिल घुड़सवार

विशेषताएँ

.लचीले छह-अक्ष रोबोट में एयर-कट समय को कम करने और उत्पादन उत्पादन बढ़ाने के लिए असाधारण रूप से तेज धुरी गति और त्वरण की सुविधा है।
.वाइड रिस्ट मोशन रेंज हस्तक्षेप को समाप्त करती है और एप्लिकेशन की लचीलापन में सुधार करती है।
.स्लिम प्रोफाइल डिजाइन सीमित स्थानों में पहुंचने और उच्च घनत्व वाले कार्य कोशिकाओं के लिए रोबोट के निकट निकटता प्लेसमेंट की अनुमति देता है।
· एकीकृत स्पॉट हार्नेस कलाई के लचीलेपन में सुधार करता है और डाउनटाइम को कम करता है।
.उत्पादकता और गुणवत्ता के लिए अनुकूलित सर्वो गन और डीसी टाइमर तकनीक।
· स्पॉट मॉनिटरिंग और वेवफॉर्म ग्राफिंग वेल्डिंग की स्थिति की जांच और समस्या निवारण में मदद करता है।
· नियंत्रक कनेक्टिविटी स्पॉट टाइमर को सरल वायरिंग प्रदान करती है
.Medar और Nadex ब्रांड टाइमर प्रोग्रामिंग के लिए रोबोट पेंडेंट एप्लिकेशन।
.सिंगल पावर और कंट्रोल केबल वायरिंग के समय को कम करता है और कार्य कुशलता को बढ़ाता है।
.बेहतर निदान और रखरखाव के लिए नया रोबोट हार्नेस डिज़ाइन।
.स्पॉट हार्नेस कनेक्शन
- आधार से ऊपरी बांह तक कनेक्शन
डिवाइसनेट सिग्नल और पावर
- आधार से कलाई (बंदूक) से कनेक्शन
· सर्वो मोटर और एनकोडर
· एयरहोज(2)6.5mmID,(1)8mmID
· पानी की नली (4) 8 मिमी आईडी
.वेल्ड पावर (2) 22 मिमी 2, (1) 14 मिमी 2
.ट्रांसफार्मर थर्मोस्टेट (3) 0.75 मिमी2
.उपयोगकर्ता I/O (9) मुड़ जोड़ी + (1) 0.3 मिमी2
.आसान रखरखाव के लिए बिना बैटरी कनेक्शन के होम पोजीशन डेटा को सेव किया जा सकता है।
· SP80 में एक lP67-रेटेड कलाई और एक IP54 बॉडी स्टैंडर्ड है।
.SP80 फ्लोर-, वॉल-, टिल्ट-या सीलिंग-माउंटेड हो सकता है।ब्रेक सभी कुल्हाड़ियों पर शामिल हैं।
.कॉम्पैक्ट वाईआरसी नियंत्रक सहज ज्ञान युक्त प्रोग्रामिंग के साथ हल्के मानक सिखाने वाले लटकन का उपयोग करता है।

विस्तृत चित्र
