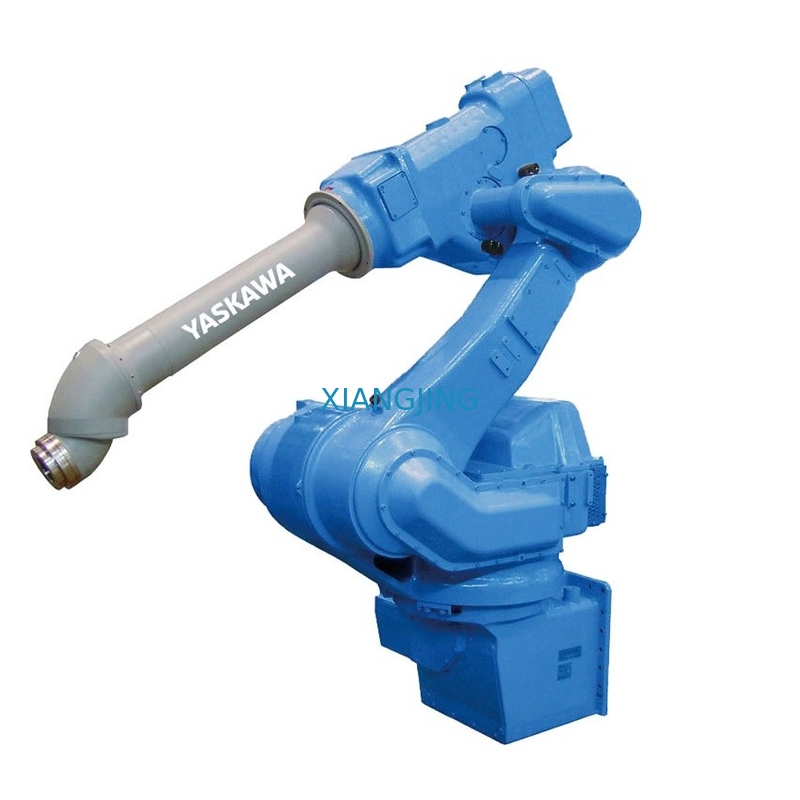

NX100-FM नियंत्रक के साथ Yaska EPX2800 6 एक्सिस हाई स्पीड पेंटिंग रोबोट आर्म
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शंघाई, चीन |
| ब्रांड नाम: | YASKAWA |
| प्रमाणन: | CE |
| मॉडल संख्या: | EPX2800 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | <i>YASKAWA EPX2800 industrial robot arm standard packing, WG:650 KG</i> <b>YASKAWA EPX2800 औद्योगिक |
| आपूर्ति की क्षमता: | 10 पीस/पीस प्रति माह |
|
विस्तार जानकारी |
|||
| वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स | लागू उद्योग: | होटल, गारमेंट की दुकानें, भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकाने |
|---|---|---|---|
| स्थानीय सेवा स्थान: | कोई भी नहीं | शोरूम स्थान: | कोई भी नहीं |
| स्थिति: | नया | बिक्री के बाद सेवा प्रदान की गई: | फील्ड स्थापना, कमीशनिंग और प्रशिक्षण, फील्ड रखरखाव और मरम्मत सेवा, वीडियो तकनीकी सहायता, ऑनलाइन समर् |
| प्रोडक्ट का नाम: | EPX2800 बहुमुखी हाई-स्पीड पेंटिंग रोबोट आर्म | अक्षों की संख्या: | 6 |
| अधिकतम पेलोड: | 20 किलो | अधिकतम क्षैतिज पहुंच: | 2779मिमी |
| अधिकतम लंबवत पहुंच: | 4582 मिमी | पोज रिपीटेबिलिटी (आईएसओ 9283): | ± 0.5 मिमी |
| नियंत्रक: | NX100-एफएम नियंत्रक | बढ़ती स्थिति: | मंज़िल |
| गारंटी: | 1 साल | पत्तन: | शंघाई |
| हाई लाइट: | यास्का पेंटिंग रोबोट आर्म,हाई स्पीड रोबोटिक स्प्रे आर्म,हाई स्पीड पेंटिंग रोबोट आर्म |
||
उत्पाद विवरण
EPX2800 वर्सेटाइल 6-एक्सिस हाई-स्पीड प्रिसिजन पेंटिंग रोबोट आर्म/यास्कावा मोटोमन के लिए NX100-FM कंट्रोलर के साथ डिस्पेंसिंग रोबोट आर्म
मुख्य निर्दिष्टीकरण:
आदर्श: EPX2800
अधिकतम क्षैतिज पहुंच: 2779 मिमी
अधिकतम लंबवतपहुंच: 4582 मिमी
अधिकतम पेलोड: 20 किग्रा
दोहराने योग्यता: ± 0.5 मिमी
कुल्हाड़ियों की संख्या: 6
वजन: 650 किलो
EPX2800परिचय:
1. मोटोमन रोबोटिक्स एक वैश्विक हैएक बड़े पेंट रोबोट के साथ नेताआधार स्थापित करें
2. उच्च कलाई/ऊपरी बांह पेलोडबढ़ते पेंट की क्षमताआवेदन उपकरण
3. उपयोग में आसान टच स्क्रीनरोबोट नियंत्रक यंत्र
4. मोटोसिम
ईजी सिमुलेशनसॉफ्टवेयर (वैकल्पिक)1. उच्च गति, बहुमुखी छह-अक्ष EPX2800 रोबोट ऑटोमोटिव और अन्य के लिए आदर्श है
औद्योगिक कोटिंग आवेदन।
2. बेहतर प्रदर्शन प्रदान करता है और उत्कृष्ट के साथ सहज, सुसंगत फिनिश बनाता है
पेंटिंग और वितरण अनुप्रयोगों के लिए दक्षता।
3. खोखले कलाई डिजाइन आंतरिक / बाहरी जैसे समोच्च भागों को चित्रित करने के लिए आदर्श है
सतह;बढ़ते स्प्रे उपकरण एप्लिकेटर के लिए उपयुक्त है।व्यास के अंदर
70 मिमी (2.75 ") है। नली और भागों / जुड़नार के बीच हस्तक्षेप से बचा जाता है;
इष्टतम चक्र समय और रोबोट पहुंच/पहुंच सुनिश्चित करता है।
4. फैक्ट्री म्युचुअल (एफएम) कक्षा 1, डिव के लिए स्वीकृत।1 खतरनाक वातावरण में उपयोग करें।
5. 20 किग्रा (44.1 पौंड) पेलोड;2,779 मिमी (109.4") क्षैतिज पहुंच; 4,582 मिमी
(180.4") लंबवत पहुंच; ± 0.5 मिमी (± 0.02") दोहराव।
6. अत्यधिक लचीला, कॉम्पैक्ट डिजाइन।
1. पेंट अनुप्रयोगों के लिए एप्लिकेशन-विशिष्ट सॉफ़्टवेयर शामिल है।
2. स्प्रे बंदूक सहित रोबोट और पेंटिंग उपकरणों के संचालन का समन्वय करता है।
3. स्प्रे स्टार्ट / स्टॉप और पेंटिंग की स्थिति जैसे बंदूक नियंत्रण निर्देशों का समर्थन करता है।
4. सभी पेंटिंग स्थिति पैरामीटर दायर और सहेजे जा सकते हैं।
5. मानक नेटवर्क का समर्थन करता है (जैसे डिवाइसनेट, कंट्रोलनेट, प्रोफिबस-डीपी और
इंटरबस-एस), पेंट उपकरण नियंत्रकों और उत्पादन लाइन से कनेक्शन को सक्षम करना
नियंत्रक
अनुप्रयोग:
पेंटिंग और वितरण
| EPX2800 विशिष्टता | ||
| संरचना | लंबवत संयुक्त-हाथ प्रकार | |
| नियंत्रित अक्ष | 6 | |
| पेलोड | 20 किलो | |
| लंबवत पहुंच रेंज | 4,582 मिमी | |
| क्षैतिज पहुंच सीमा | 2,779 मिमी | |
| repeatability | ± 0.5 मिमी | |
| अधिकतम मोशन रेंज |
एस-एक्सिस (टर्निंग / स्वीप) एलएक्सिस (लोअर आर्म) यू के आकारअक्ष (ऊपरी भुजा) (निचली भुजा का सापेक्ष कोण) आर-एक्सिस (कलाई रोल) बी-एक्सिस (मोड़ / पिच / यॉ) टी-अक्ष (कलाई/मोड़) |
±150º +120/-45º +90/-85º
±360º±360º ±360º |
| अधिकतम गति | 2.0 मी/से | |
| अनुमानित द्रव्यमान | 650 किग्रा | |
| ब्रेक | सभी अक्ष | |
| बिजली की खपत | 5 केवीए | |
| स्वीकार्य क्षण |
आर अक्ष ख अक्ष टैक्सी |
77.4एन · एम 49.9N·एम 19.6एन · एम |
| इंटरटिया का स्वीकार्य क्षण |
आर अक्ष ख अक्ष टैक्सी |
2.45 किग्रा · मी2 1.20किग्रा · मी2 0.20 किग्रा · मी2 |
| बढ़ते | फ़र्श | |
| NX100-FM नियंत्रक विशिष्टता: | ||
| संरचना | फ्री-स्टैंडिंग, संलग्न प्रकार | |
| आयाम | 500 (डब्ल्यू) एक्स 1400 (एच) एक्स 550 डी | |
| अनुमानित द्रव्यमान | 120 किलो | |
| शीतलन प्रणाली | अप्रत्यक्ष शीतलन | |
| परिवेश का तापमान |
ऑपरेशन के दौरान: 0ºC-40सी पारगमन और भंडारण के दौरान:0सी-40सी |
|
| सापेक्षिक आर्द्रता | 90% अधिकतम।गैर संघनक | |
| प्राथमिक बिजली की आवश्यकताएं | वैकल्पिक बाहरी ट्रांसफॉर्मर 240/480/575 वीएसी को 50/60 हर्ट्ज पर अनुमति देता है | |
| ग्राउंडिंग |
ग्राउंडिंग प्रतिरोध: ≤100 ओम अलग जमीन चाहिए |
|
| डिजिटल I/O | विशिष्ट संकेत: 28 इनपुट और 7 आउटपुट सामान्य संकेत: 40 इनपुट और 40 आउटपुट (विशेष आवंटन: 24 इनपुटडिजिटल/0 और 4 आउटपुट; सामान्य आवंटन: 16 इनपुट और 16 आउटपुट)मैक्स।I/O (वैकल्पिक): 4,096 इनपुट और 4,096 आउटपुट |
|
| स्थिति प्रतिक्रिया | निरपेक्ष एनकोडर द्वारा | |
| ड्राइव इकाइयाँ | एसी सर्वो मोटर्स के लिए सर्वो पैक | |
| एक्सेल/डेसेल | सॉफ्टवेयर सर्वो नियंत्रण | |
| कार्यक्रम क्षमता |
नौकरी: 600,000 कदम;10,000 निर्देश समवर्ती I/O सीढ़ी: 10,000 कदम |
|
| फील्डबस विकल्प |
सीसी लिंक, डिवाइसनेट, ईथरनेट, ईथरनेटएलपी, ईथरकैट, प्रोफिनेट |
|
| ईथरनेट | 10 बेस टी/100 बेस TX | |
| ई-बंद करो | नियंत्रित स्टॉप | |
| सुरक्षा | डुअल-चैनल इमरजेंसी स्टॉप पुशबटन, 3-पोजिशन सक्षम स्विच, एएनएसआई / आरआईएआर 15.06-1999 और कनाडाई सुरक्षा मानकों को पूरा करता है | |
| लटकन मंद।(मिमी) | 169 (डब्ल्यू)x314.5 (एच)x 50 (डी) | |
| लटकन मास | 0.99 किग्रा | |
| लटकन प्लेबैक बटन | टीच, प्ले, रिमोट, सर्वो ऑन, स्टार्ट, होल्ड, इमरजेंसी स्टॉप, एडिट लॉक (कंट्रोलर पर प्ले मोड सक्षम) | |
