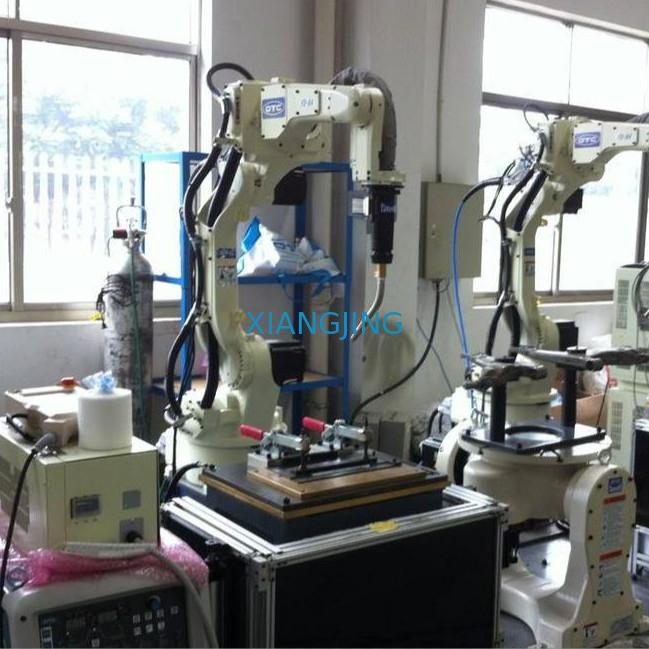

FD-B4LS प्रयुक्त रोबोटिक वेल्डिंग आर्म्स 10 किग्रा पेलोड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OTC |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफडी-बी4एलएस |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | धूमन लकड़ी के फ्रेम के साथ पैकिंग 7 एक्सिस रोबोट आर्म रोबोटिक वेल्डिंग मशीन के ओटीसी वेल्डिंग उपकरण |
| प्रसव के समय: | 6-8 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 999 सेट/माह |
|
विस्तार जानकारी |
|||
| नाम: | प्रयुक्त रोबोट वेल्डिंग हथियार FD-B4LS | ब्रैंड: | ओटीसी |
|---|---|---|---|
| नमूना: | एफडी-बी4एलएस | उत्पादन वर्ष: | 2000-2015 |
| Warranty: | 3 month | पहुंच: | 2008 सेमी |
| पेलोड: | 10 किग्रा | पुनरावर्तनीयता: | 0.08 मिमी |
| एक्सिस: | 6 | ||
| हाई लाइट: | प्रयुक्त रोबोटिक वेल्डिंग आर्म्स,FD-B4LS प्रयुक्त ABB रोबोट,ABB रोबोटिक वेल्डिंग आर्म्स |
||
उत्पाद विवरण
रोबोटिक वेल्डिंग आर्म्स FD-B4LS 7-एक्सिस वेल्डिंग रोबोट OTC के लिए B4S वेल्डिंग सहयोगी रोबोट आर्म्स की पहुंच बढ़ाता है
| विनिर्देश | कीमत |
|---|---|
| अक्षों की संख्या | 7 |
| अधिकतम पेलोड क्षमता | 4 किलो |
| स्थितीय पुनरावर्तनीयता | +/- 0.08 मिमी (नोट 1) |
| क्षैतिज पहुंच | 2008 मिमी |
| लंबवत पहुंच | 3508 मिमी |
| ड्राइव क्षमता | 5650 डब्ल्यू |
| वर्किंग रेंज, आर्म, J1 (रोटेशन) | +/- 170 डिग्री |
| वर्किंग रेंज, आर्म, J2 (लोअर आर्म) | -145°~ + 70° |
| वर्किंग रेंज, आर्म, J3 (अपर आर्म) | -170°~ +154° |
| वर्किंग रेंज, कलाई, J4 (स्विंग) | +/- 155 डिग्री |
| वर्किंग रेंज, कलाई, J5 (झुकने) | -45°~ +225°(नोट 2) |
| वर्किंग रेंज, कलाई, J6 (ट्विस्ट) | +/- 205° (नोट 2) |
| अधिकतम वेग, भुजा, J1 (रोटेशन) | 3.40 रेडियन/सेकंड {195°/सेकंड} |
| अधिकतम वेग, भुजा, J2 (निचली भुजा) | 3.49 रेडियन/सेकंड {200°/सेकंड} |
| अधिकतम वेग, भुजा, J3 (ऊपरी भुजा) | 3.49 रेडियन/सेकंड {200°/सेकंड} |
| अधिकतम वेग, कलाई, J4 (स्विंग) | 7.33 रेडियन/सेकंड {420°/सेकंड} |
| अधिकतम वेग, कलाई, J5 (झुकना) | 7.33 रेडियन/सेकंड {420°/सेकंड} |
| अधिकतम वेग, कलाई, J6 (ट्विस्ट) | 10.5 रेडियन/सेकंड {600°/सेकंड} |
| कलाई का भार, स्वीकार्य क्षण, J4 (स्विंग) | 10.1 एन * एम |
| कलाई का भार, स्वीकार्य क्षण, J5 (झुकना) | 10.1 एन * एम |
| कलाई का भार, स्वीकार्य क्षण, J6 (ट्विस्ट) | 2.94 एन * एम |
| कलाई का भार, जड़ता का स्वीकार्य क्षण, J4 (स्विंग) | 0.38 किग्रा * मी ^ 2 |
| कलाई का भार, जड़ता का स्वीकार्य क्षण, J5 (झुकना) | 0.38 किग्रा *मी^2 |
| कलाई का भार, जड़ता का स्वीकार्य क्षण, J6 (ट्विस्ट) | 0.03 किग्रा *मी^2 |
| आर्म ऑपरेशन क्रॉस-सेक्शनल एरिया | 5.28 मीटर^2 x 340° |
| पर्यावरण की स्थिति | 0 ~ 45 डिग्री सेल्सियस, 20 ~ 80% आरएच (कोई संक्षेपण नहीं) |
| द्रव्यमान | 321 किग्रा |
| ऊपरी भुजा पेलोड क्षमता | 10 किग्रा (नोट 3) |
| स्थापना प्रकार | तल का प्रकार |
| पेंट का रंग | सफ़ेद (मुन्सेल 10GY9/1) |
हमारा FD-B4LS 7-अक्ष वेल्डिंग रोबोट हमारे B4S रोबोट मॉडल की पहुंच का विस्तार करता है, जबकि तंग वेल्डिंग आवश्यकताओं या फ्लोर स्पेस बचत की आवश्यकता के लिए समान थ्रू-आर्म डिज़ाइन को शामिल करता है।यह लंबी पहुंच (एल) रोबोट बड़े, दूर या एकाधिक वेल्डिंग जोन के लिए बिल्कुल उपयुक्त है।
अधिक जानकारी डाउनलोड करने के लिए यहां क्लिक करें।
आर्क-वेल्डिंग रोबोट मैनिपुलेटर
• 7-अक्ष का घूर्णन एंड-ऑफ़-आर्म टूल की स्थिति और/या रवैया बदले बिना हस्तक्षेप से बचने में सक्षम बनाता है
• हर समय एंड-ऑफ़-आर्म टूल का इष्टतम कोण और रवैया बनाए रखता है, जिसके परिणामस्वरूप वेल्ड गुणवत्ता में वृद्धि होती है और प्रोग्रामिंग में आसानी होती है
• स्वतंत्र रूप से आर्टिकुलेटेड आर्म के साथ काम करने की व्यापक रेंज प्रदान करता है
• सभी OTC DAIHEN ब्रांड वेल्डिंग बिजली की आपूर्ति के साथ सहज डिजिटल कनेक्शन
• बेहतर कंपन नियंत्रण नियंत्रण सुचारू रोबोट गति प्रदान करता है
• बिल्ट-इन मैकेनिकल शॉक सेंसर
• एकल स्रोत प्रौद्योगिकी - सभी घटकों का निर्माण ओटीसी डायहेन द्वारा किया जाता है।
अत्यधिक बहुमुखी डिजाइन अधिकांश वेल्डिंग अनुप्रयोगों का समर्थन करता है
FD11 रोबोट नियंत्रक
• विंडोज एक्सपी आधारित ओपन आर्किटेक्चर
• बड़ी मेमोरी क्षमता और 40 इनपुट / 40 आउटपुट कंट्रोल सिग्नल
• उन्नत पीएलसी कार्य शिक्षण लटकन के माध्यम से सीधे सीढ़ी आरेख संपादन की अनुमति देते हैं
• नेटवर्क क्षमताएं - ईथरनेट, डिवाइसनेट, और PROFIBUS कनेक्शन से जुड़ती हैं (अतिरिक्त हार्डवेयर की आवश्यकता हो सकती है)
रोबोट नियंत्रक यंत्र
• आइकन प्रदर्शित करता है त्वरित और आसान शिक्षण में सहायता करता है
एलईडी बैकलाइट 65536 कलर डिस्प्ले के साथ 640×480 वीजीए कलर स्क्रीन
• 3 स्थिति सक्षम स्विच बढ़ी हुई सुरक्षा प्रदान करता है
• मल्टी-स्क्रीन फ़ंक्शन उपयोगकर्ता को एक साथ 4 स्क्रीन तक देखने की अनुमति देता है
• संपूर्ण निर्देश पुस्तिकाओं के साथ ऑन-स्क्रीन हेल्प फंक्शन
• जॉग डायल ऑपरेशन के साथ मानक टच स्क्रीन डिस्प्ले
